企业架构双点服务器HA

一、背景描述及其方案设计

1、业务背景描述

时间：2009.6-2010.9

发布产品类型：互联网动态站点 商城

⽤户数量： 2000-4000（⽤户量猛增 翻了4倍）

PV ： 8000-50000（24⼩时访问次数总和）

QPS： 50-100*（每秒访问次数）

DAU： 200-400（每⽇活跃⽤户数）

随着用户量增多，总的页面数量一直在持续增加，可以预料到的是，WEB服务器，压力会越来越大。虽然单台WEB服务器，完全可以完成工作任务。但是如果一旦宕机，用户就完全失去服务了，用户体验特别不好。单点故障

需要备用一台服务器进行使用，如果出现宕机，切换为备用服务器

service down 服务不可用

宕机 中文中，整机不可用

2、模拟运维设计方案

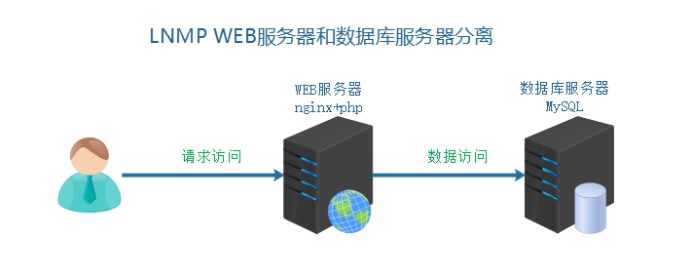

在之前架构中，将数据库服务器单独迁移

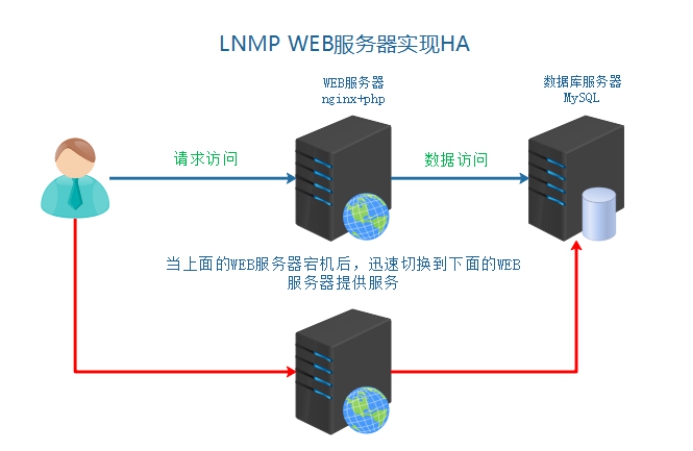

针对业务背景下的需求，升级为以下架构


shop.devops.com 192.168.17.100

​ 192.168.17.102

绑定一个IP 192.168.17.200

域名解析到192.168.17.200 web1 server1

监控如果web1服务不可用，切换192.168.17.200的绑定到web2，server02

二、数据库服务器迁移

1、克隆复制虚拟机

server01 WEB服务器 master 192.168.17.101

server02 数据库服务器 192.168.17.102

server03 WEB服务器 backup 192.168.19.103

2、服务器基本配置

根据之前的服务器基本环境的要求进行配置，例如：yum源、ntp等基础服务。

##3、数据备份和迁移

①源数据库服务器导出数据


②导入数据到新数据库服务器

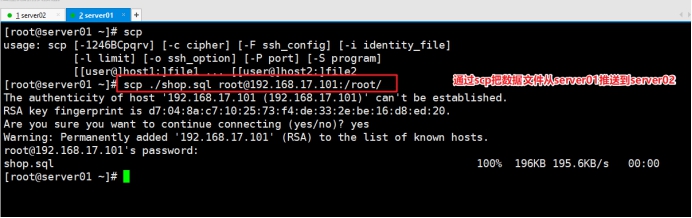

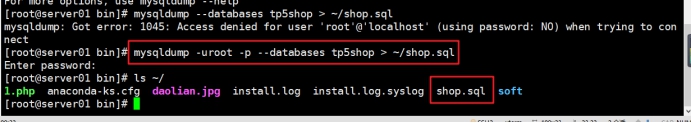

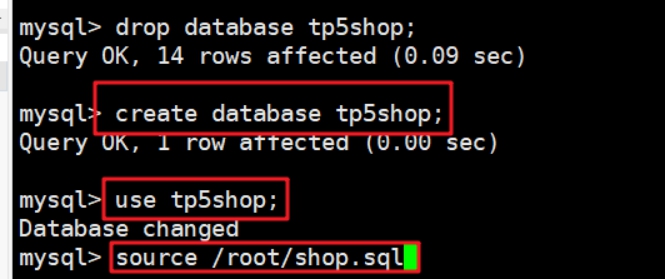

数据备份文件获取



##4、业务代码配置

server01 web业务服务器，停止MySQL服务和开机自启关闭

server02 数据库服务器,只启动使用MySQL服务，php和nginx服务关闭和开机自启关闭

mysql数据库迁移到其他服务器，WEB服务器里的mysql应该停止了，业务代码也需要切换到新的单点mysql数据库服务器了

需要让server01服务器业务代码，之后使用server02提供的数据库服务器支持

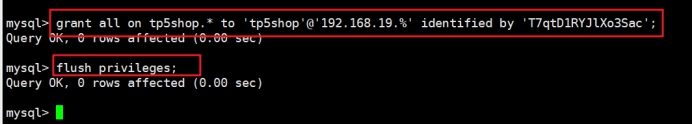

①在server02 MySQL服务器中建立远程连接用户并授予权限

shell > grant all on tp5shop.* to 'tp5shop'@'192.168.17.%' identified by '密码';

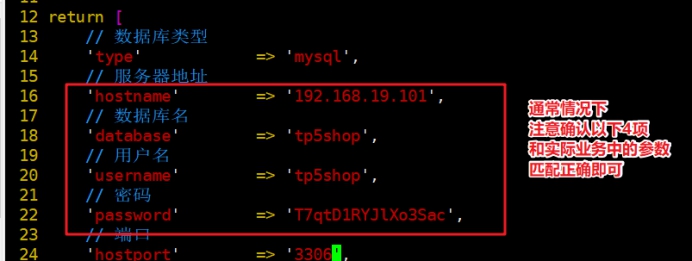

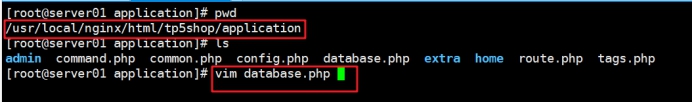

②业务代码连接数据库配置到新的数据库服务器



③访问页面，查看业务恢复情况

三、高可用服务搭建

1、HA高可用

HA是High Available缩写，是双机集群系统简称，指高可用性集群，是==保证业务连续性的有效解决方案==，一般有两个或两个以上的节点，且分为活动节点及备用节点。

高可用HA（High Availability）是分布式系统架构设计中必须考虑的因素之一，它通常是指，通过设计减少系统不能提供服务的时间。假设系统一直能够提供服务，我们说系统的可用性是100%。如果系统每运行100个时间单位，会有1个时间单位无法提供服务，我们说系统的可用性是99%。==很多公司的高可用目标是4个9，也就是99.99%，这就意味着，系统的年停机时间为8.76个小时==。

单点是系统高可用的大敌，单点往往是系统高可用最大的风险和敌人，应该尽量在系统设计的过程中避免单点。方法论上，高可用保证的原则是“集群化”，或者叫“冗余”：只有一个单点，挂了服务会受影响；如果有冗余备份，挂了还有其他backup能够顶上。

保证系统高可用，架构设计的核心准则是：冗余。有了冗余之后，还不够，每次出现故障需要人工介入恢复势必会增加系统的不可用服务时间。所以，又往往是通过“自动故障转移”来实现系统的高可用。failover

实现高可用的核心点：冗余（多台服务器） 自动切换

备份服务器：

冷备 服务器不启用（域名不解析），使用的时候再开启，需要手动切换

热备 服务器在等待状态（监控主服务器状态），一旦主宕机，备就接管，自动切换

实现热备，引入VIP的切换

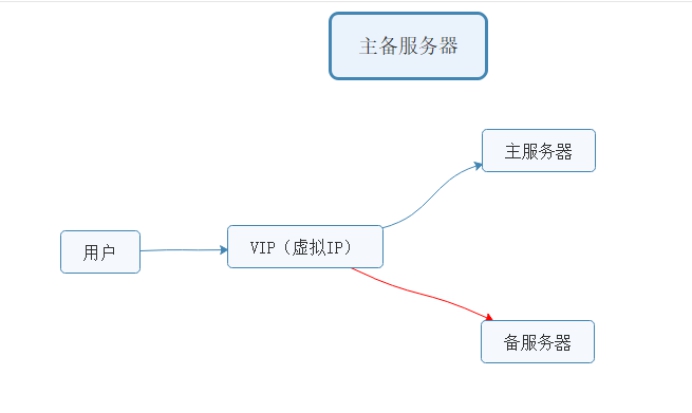

正常来说，VIP绑定在主服务器（master），业务访问的master

master宕机了，VIP就会绑定在备份服务器（backup），业务被切换到备份服务器

让用户无感知，影响较小

VIP 决定了，用户被分发请求到哪个业务服务器

keepalived 保持活跃

linux redhat HA 工程 heartbeat 心脏敲打 pacemaker

centos 基于redhat

centos6.x heartbeat，keepalived

centos7.x keepalived

2、keepalived介绍

​ Keepalived软件起初是专为LVS负载均衡软件设计的，用来管理并监控LVS集群系统中各个服务节点的状态，后来又加入了可以实现高可用的VRRP功能。因此，Keepalived除了能够管理LVS软件外，还可以作为其他服务（例如：Nginx、Haproxy、MySQL等）的高可用解决方案软件

3、keepalived组成和原理

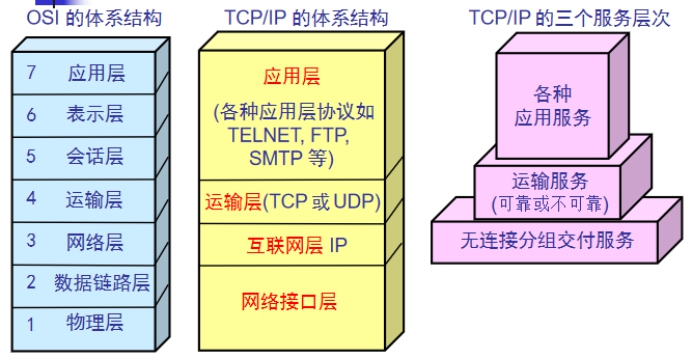

Keepalived软件主要是通过VRRP协议实现高可用功能的。VRRP是Virtual Router RedundancyProtocol(虚拟路由器冗余协议）的缩写，VRRP出现的目的就是为了解决静态路由单点故障问题的，它能够保证当个别节点宕机时，整个网络可以不间断地运行。

使用keepalived进行VIP的实现。

虚拟路由冗余协议，可以认为是实现路由器高可用的协议，即将N台提供相同功能的路由器组成一个路由器组，这个组里面有一个master和多个backup，master上面有一个对外提供服务的vip（该路由器所在局域网内其他机器的默认路由为该vip），master会发组播，当backup收不到vrrp包时就认为master宕掉了，这时就需要根据VRRP的优先级来选举一个backup当master。这样的话就可以保证路由器的高可用了。

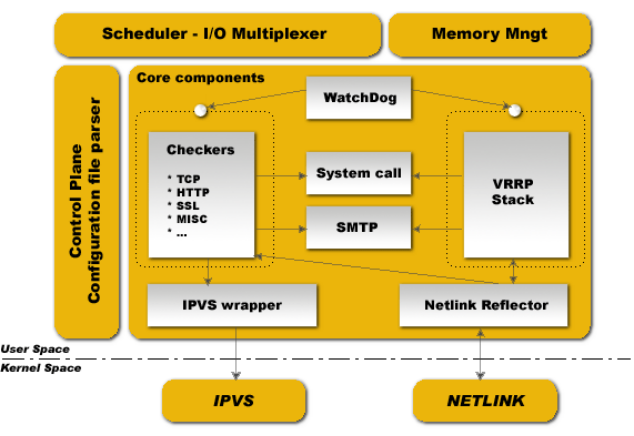

Keepalived的功能体系结构，大致分两层：用户空间（user space）和内核空间（kernel space）。

内核空间：主要包括IPVS（IP虚拟服务器，用于实现网络服务的负载均衡）和NETLINK（提供高级路由及其他相关的网络功能）两个部份。

用户空间：

WatchDog：负载监控checkers和VRRP进程的状况

VRRP Stack：负载负载均衡器之间的失败切换FailOver，如果只用一个负载均衡器，则VRRP不是必须的。

Checkers：负责真实服务器的健康检查healthchecking，是keepalived最主要的功能。换言之，可以没有VRRP Stack，但健康检查healthchecking是一定要有的。

IPVS wrapper：用户发送设定的规则到内核ipvs代码

Netlink Reflector：用来设定vrrp的vip地址等。

keepalived主要使用三个模块，分别是core、check和vrrp。core模块为keepalived的核心，负责主进程的启动、维护以及全局配置文件的加载和解析。check负责健康检查，包括常见的各种检查方式。vrrp模块是来实现VRRP协议的。

4、安装配置keepalived

keepalived可以使用通过yum方式或者源码编译的方式实现。

在目前案列实现中，通过yum安装的版本即可。

使用yum方式安装

给server01和server03进行安装keepalived

master和backup都需要进行安装

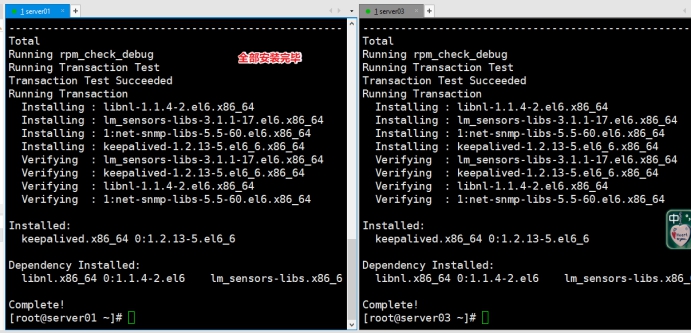

shell > yum -y install keepalived


使用目录

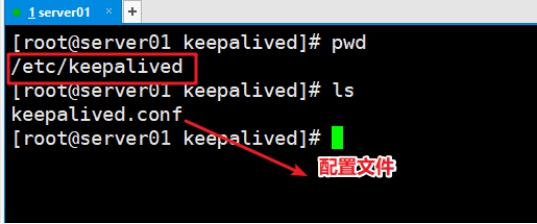

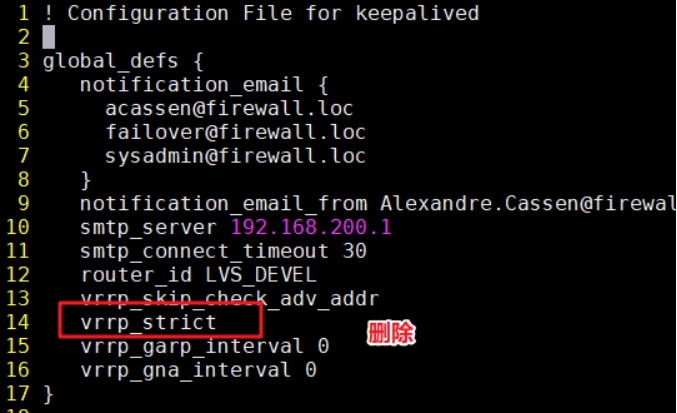

keepalived的部署配置文件在/etc/keepalived/keepalived.conf

注意在选择VIP的时候，需要注意：

①用户可以访问VIP，VIP所在的机器没有限制外网访问

②VIP是没有被占用的

以下实现，VIP选择同网段的

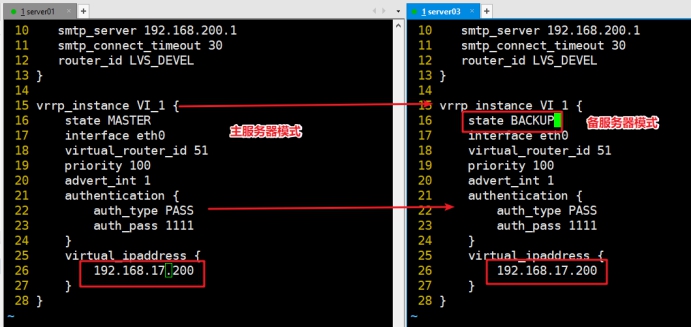

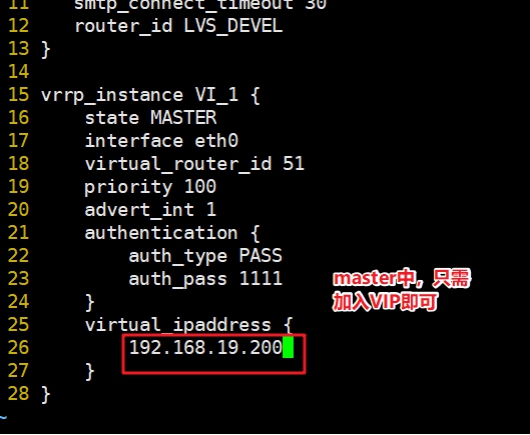

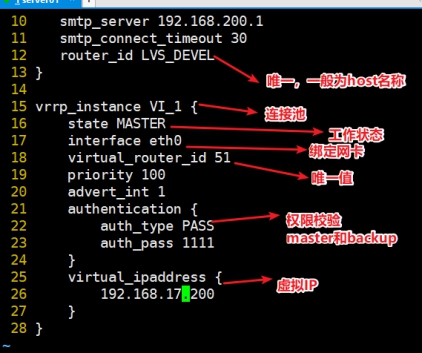

Master机器配置（server01）


Backup机器配置（server03）


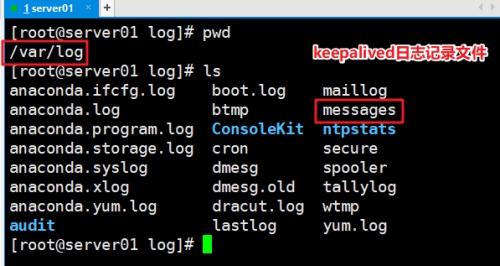

5、启动keepalived并查看

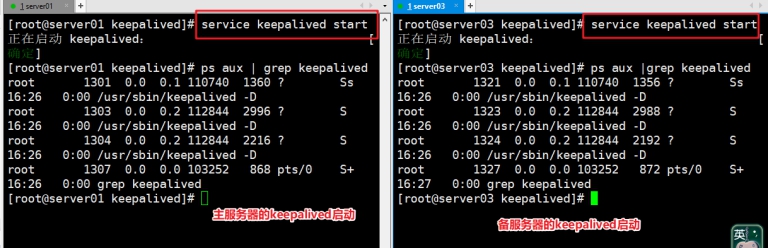

通过yum方式安装的keepalived，直接使用service命令进行管理

如果是通过源码包安装的可以使用keepalived -D 参数启动


查看主备服务器的网卡信息

master的网卡信息

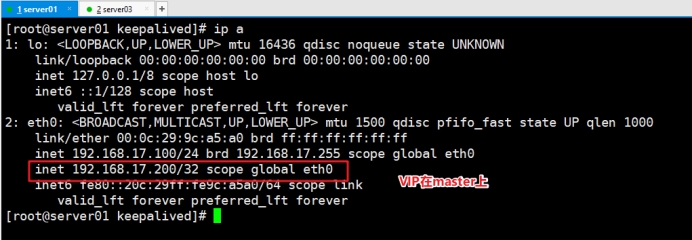

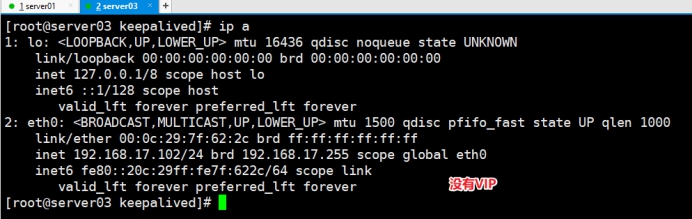

通过keepalived的主备模式，实现默认VIP绑定到了master服务器

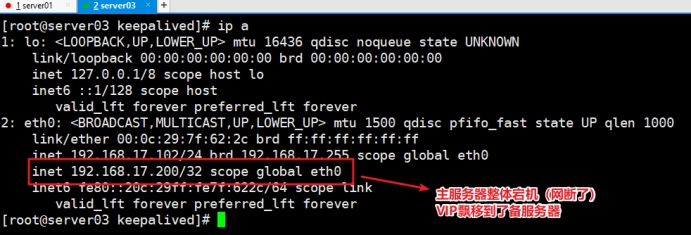

master服务器宕机了（关机，断电了，网线断了），VIP会切换到了backup


抢占模式：

默认state master和backup模式，优先master，如果一旦master恢复，就会把VIP重新切换master上，本来没有问题，但是对于用户的友好性不好。如果master恢复，不争抢作为备机更好。

可以通过把两台服务器的state状态，都调整为backup，就不存在恢复争抢的问题。


四、实现服务HA

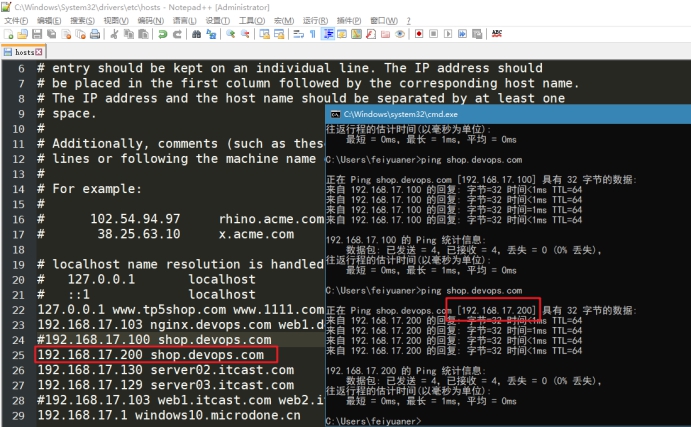

1、解析域名到VIP

把域名解析到VIP，通过VIP访问到提供服务的服务器


2、模拟宕机实现服务切换

真是业务环境下，可能是服务器整机没有宕机，nginx服务down，监控nginx服务，如果nginx服务down，就关闭keepalived。

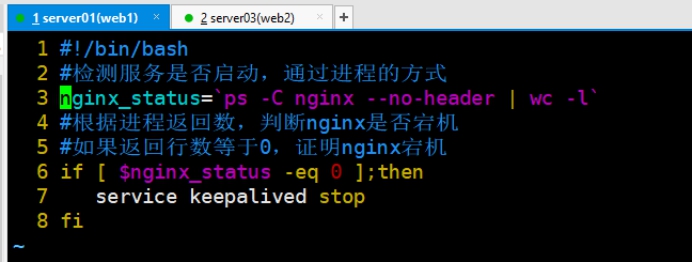

①配置服务检测脚本

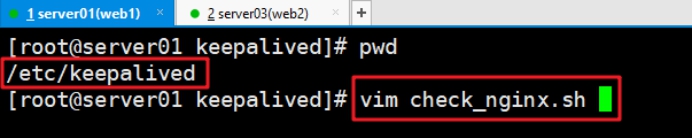

在多台服务器的keepalived的配置文件目录，建立一个检测nginx服务的脚本，作用在于当检测nginx服务宕机，关闭到keepalived

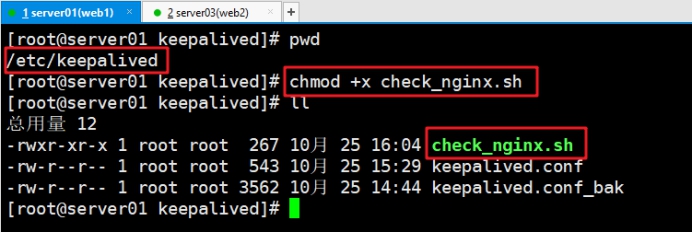

赋予执行权限


脚本需要实际测试一下，是否可以实现nginx宕机关闭keepalived

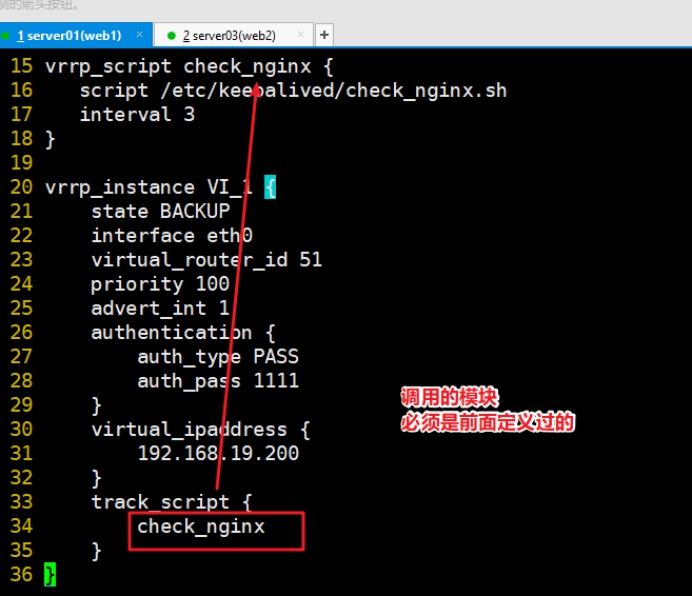

③在多台服务器中配置keepalived定时触发检测nginx的脚本模块

vrrp_script 名称[方便调用的] {

script 脚本的路径

interval 检测时间间隔

weight 降低的权重值

}

定义一个脚本模块


在vrrp_instance里进行调用


当nginx服务不可用之后，关闭keepalived，VIP进行飘移

Tip:priority 权重 在多备情况，会根据权重选择成为Master的BACKUP

五、keepalived的配置补充

1、非抢占模式

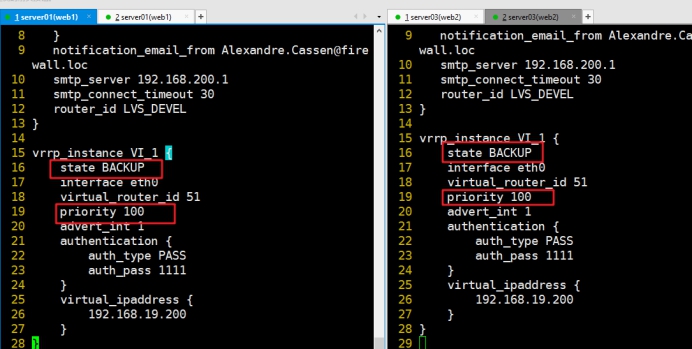

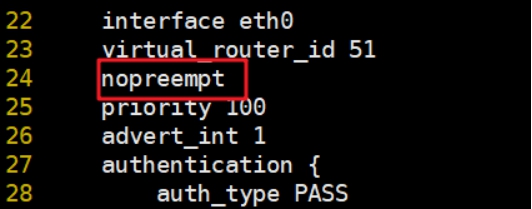

1> 在vrrp_instance块下两个节点各增加了nopreempt指令，表示不争抢vip

img 2> 节点的state都为BACKUP 两个keepalived节点都启动后，默认都是BACKUP状态，双方在发送组播信息后，会根据优先级来选举一个MASTER出来。由于两者都配置了nopreempt，所以MASTER从故障中恢复后，不会抢占vip。这样会避免VIP切换可能造成的服务延迟。

非抢占模式，就是为了用户体验更加。服务恢复服务之后，不要抢占VIP

2、单播模式

单播模式的配置，是需要在keepalived1.2.10（含）以上版本

如果在某些特定环境（云服务器aliyun）禁止了组播方式，造成没办法获取到master的数据包信息，造成脑裂现象（多台机器同时绑定VIP）。可以通过单播的方式，定向广播的方式。

unicast_src_ip 192.168.1.21##（本地IP地址）

unicast_peer {

​ 192.168.1.22##（对端IP地址）此地址一定不能忘记

}

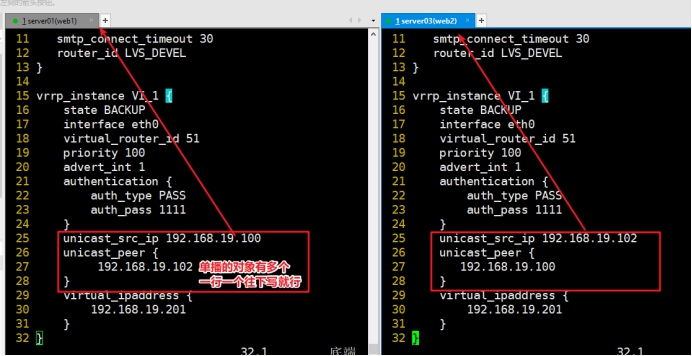

针对于server01 unicast_src_ip 就是192.168.19.100 unicast_peer 192.168.19.102

针对于server03 unicast_src_ip 就是192.168.19.102 unicast_peer 192.168.19.100

①需要使用高一点版本的keepalived（1.2.11）

shell > cd /root/soft
shell > tar xvf keepalived-1.2.11.tar.gz
shell > cd keepalived-1.2.11
shell > ./configure --prefix=/usr/local/keepalived
shell > make && make install

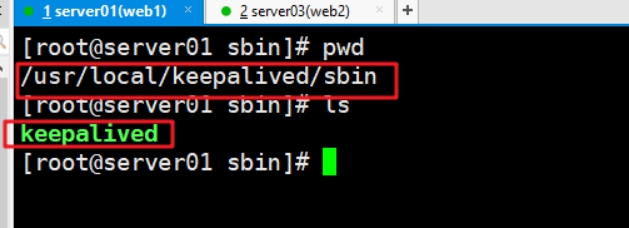

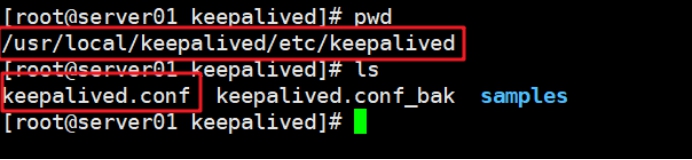

②查看目录，配置文件和启动文件



③配置单播的语法格式


注意如果使用的是1.3.7版本的话，注意注释模式


④启动测试效果

shell > /usr/local/keepalived/sbin/keepalived -f /usr/local/keepalived/etc/keepalived/keepalived.conf -D

脑裂：vip出现在了多台机器上。网络不通畅，禁用了数据包，主备服务器没法通讯，造成备服务器认为主服务器不可用，绑定VIP，主服务器VIP不会释放。

①双备或者多备模式 BACKUP 通过priority权重来区分谁的优先级更高

②单播的方式

③时间不同步 服务器时间校时
